如何连接电流互感器?
时间:2020-05-27 阅读:56

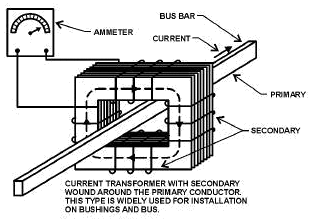

电流互感器的原边通常只有一匝。这实际上不是围绕核心的转弯或缠绕,而只是经过“窗口”的导体或总线。初级线圈的匝数绝不会超过几匝,而次级线圈的匝数可能会很多,这取决于必须降低多少电流。在大多数情况下,电流互感器的初级绕组是单线或母线,次级绕组缠绕在叠层磁芯上,叠层磁芯放置在需要测量电流的导体周围,如图1所示。

如果存在初级电流且CT的次级电路闭合,则绕组会建立并保持与初级磁化力的反电动势或反电动势。

如果次级线圈在初级线圈中被电流打开,则计数器EMF将被移除;初级励磁力会在次级中产生极高的电压,这对人员是危险的,并且会损坏电流互感器。

电流互感器与电流表,功率表,功率因数表,电度表,补偿器,保护和调节继电器以及断路器的跳闸线圈一起使用。一台CT可以用于操作多台仪器,前提是仪器的组合载荷不超过CT额定值。
