你现在的位置:产品系列>互感器>一二次融合互感器>电流传感器
CY-ECTDF3-10W单相电流传感器

适用于
Um≤12kV室外架空线
ZW32型杆式开关
应用

>电流传感器适用于户外架空线电流测量,故障监测/定位/隔离和恢复;
>电流传感器安装在户外安装的断路器上

  • 产品描述
  • 规格参数
  • 资料下载

技术数据



系统电压(电缆总线)

12kV

绝缘等级

12/42/75kV

雷电冲击耐受电压

75kV

输出比

600A/1V(max. 4 times)

精度

0.5S(5P10) measuring, metering , protection compatible

短时热电流

20×In

负载(负载电阻)

≥20kΩ

频率

50/60 Hz

工作温度

-40°C to +70°C

电流传感器类型

相电流电流传感器

 安装方法和尺寸

导电棒芯安装

孔直径Φ23mm

户外,硅胶外套包装

标准

GB/T 20840.8(GB/T 20840.6)

IEC 60044-8 (IEC 61869-6)

连接类型

电线端子通过弯管连接机柜内部

连接线

RVSP屏蔽线L = 3米(可定制长度)

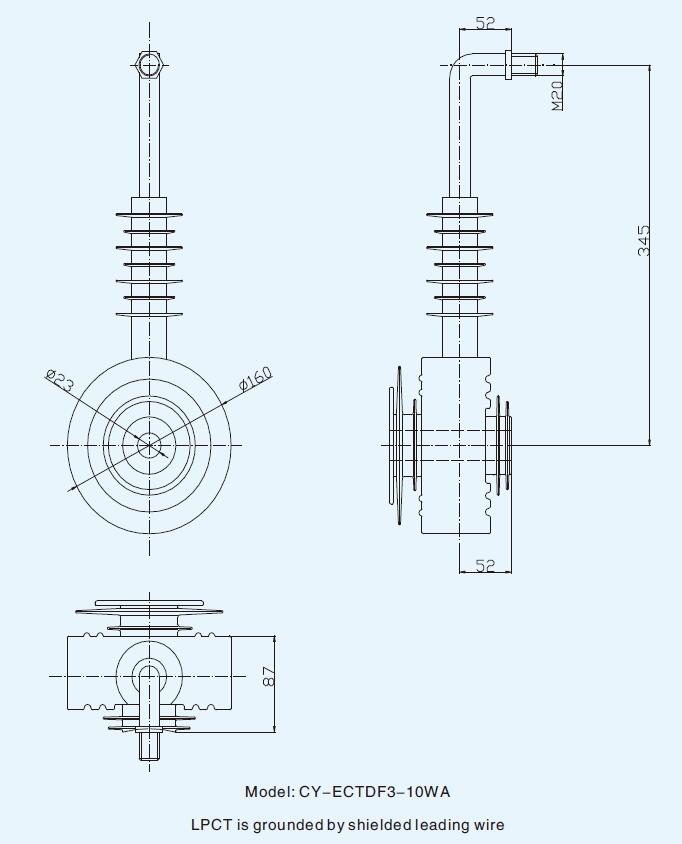

尺寸
