类别

项目

参数

环境条件

环境温度

-40℃～+85℃

大气压力

70kPa～106 kPa

相对湿度

5%～95% (无冷凝)

存储温度

-40℃～85℃

电源

范围

90～265V AC，50/60Hz±1.0Hz

功耗

≤0.8W

电流

额定（In）

20A

功耗

<0.4VA @100A

过载能力

5In（100A）；连续工作 20In，允许1s

精度指标

电压

±0.5％

电流

±0.5％

有功功率

±1.0％

无功功率

±1.0％

视在功率

±1.0％

有功电能

GBT 17215.321-2008 ，1级

无功电能

GBT 17215.323-2008 ，2级

功率因数

±1.0％

频率

±0.02Hz

类别

项目

是否具备功能

基本测量及电能

电压

√

电流

√

有功功率

√

无功功率

√

视在功率

√

功率因数

√

正、反向有功电能

√

正、反向无功电能

√

频率

√

输入输出

光电式电能脉冲输出

√

通信

Zigbee通信（短距无线通信协议和ModBus-RTU）或RS-485通信（万能主从协议和ModBus-RTU）

√

类别

项目

参数

安规

性能

介质强度

GB/T 13729-2002，工频电压1.5kV，时间1分钟

绝缘电阻

GB/T 13729-2002，绝缘电阻值≥5MΩ；湿热条件下绝缘电阻值≥1MΩ

冲击电压

GB/T 13729-2002，1.2/50μs,5kV标准雷电波

机械

性能

振动

响应：GB/T11287-2000，1级

耐久性：GB/T11287-2000，1级

冲击

响应：GB/T14537-1993，1级

耐久性：GB/T14537-1993，1级

碰撞

GB/T14537-1993，1 级

EMC

性能

电源

CS(传导骚扰抗扰度)

GB/T 17626.6-2008，3级，10V、80%AM(1kHz)、0.15～80MHz；判据A

CE(传导发射)

GB9254-1998，CLASS B（-6dB）@150kHz～30MHz

EFT

(电快速瞬变脉冲群抗扰度)

GB/T 17626.4-2008，3级，±2kV、5/50ns、5kHz；判据B

SURGE(浪涌抗扰度)

GB/T 17626.5-2008，X级，差模6kV、2欧姆、L-N（线对线）&共模6kV、12欧姆、L-PE（线对外壳）、N-PE（线对外壳）、1.2/50－8/20us混合波，正负各5次，每次间隔1min；判据B

AC-DIP(电压暂降、短时中断和电压变化扰度)

GB/T17626.11-2008，3级，跌落到0％UT，时间10ms；跌落到0％UT，时间20ms；跌落到70％UT，时间500ms；跌落到40％UT，时间500ms；跌落到0％UT，时间5000ms；判据B、B、B、B、C

Fluctuations and Flicker(电压波动和闪烁)

GB 17625.2-2007，

Pst值不大于1；

Plt值不大于0.65；

相对电压变化dc 不超过3.3％；

最大相对电压变化dmax 不超过4％；

电压变化期间d(t)值超过3.3％的时间不大于500ms。

Harmonic(电源口电流谐波)

GB 17625.1-2012，50－2000Hz，A类产品要求

Impulse Current（冲击电流）

GB50689-2011，差模5kA（线对线）8/20us冲击电流波，正负各5次，每次间隔3min；冲击电流判据（配合电源框系统满足30KA规格）

EMC

性能

RS-485

CS(传导骚扰抗扰度)

GB/T 17626.6-2008，3级，10V、80%AM(1kHz)、0.15～80MHz；判据A

EFT

(电快速瞬变脉冲群抗扰度)

GB/T 17626.4-2008，3级，±2kV、5/50ns、5kHz；判据B

SURGE(浪涌抗扰度)

GB/T 17626.5-2008，X级，差模1.5kV（线对线）、15欧姆+25欧姆/线&共模4kV（双线或多线对外壳），15欧姆+25欧姆/线，10/700us组合波，正负各5次，每次间隔1min；判据B

整机

ESD（静电放电抗扰度）

GB/T 17626.2-2008，3级，接触放电：6kV；判据B；空气放电：8kV；判据B

RS（辐射抗扰度）

GB/T 17626.3- 2006，3级，10V/m、80%AM(1KHz)、80～2700MHz；判据A

工频磁场抗扰度

GB/T 17626.8-2006，4级

RE（辐射发射）

GB9254-1998，CLASS B（-6dB）@30MHz～1GHz

注释1：

判据A：设备在测试过程中，在技术要求范围内性能不容许变化。

判据B：设备在测试过程中，性能降低容许在产品规格书要求范围内，干扰消除后，设备能恢复正常，不允许出现复位和任何方式的人工干预。

判据C：允许暂时性的功能丢失，但可自行恢复或通过运行控制操作恢复，或者对于交换设备，通过正常的控制操作可以重建连接。

判据R：不容许出现除保护器件之外的任何器件的损坏，且更换损坏的保护器件后，试件能恢复性能。

注释2：

冲击电流判据：设备在带电工作情况下测试，测试前、后监测业务，测试过程中只允许用光纤检测业务，测试过程中允许出现误码和链路暂时中断，信号丢失的情况。测试中不允许出现掉电，器件损坏以及测试结束后业务中断不能自行恢复，性能永久下降等情况。

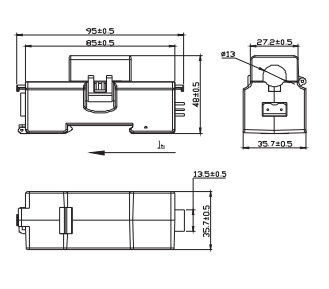

通信

Zigbee通信接口

1路，短距无线通信协议和ModBus-RTU规约，通信距离为空旷80米

天线

内置天线

RS-485接口

1路，万能主从协议和ModBus-RTU规约，4800bps～19200bps

通信接口

RJ45接口
