CY-EVTDC2低功率变压器(外锥套管)

适用于
24kV和波纹管母线连接系统与屏蔽可分离连接器
应用

>电压传感器适用于智能电网中压气体绝缘开关柜中带屏蔽电缆连接器的连接母线电压测量;
>电压传感器应安装在中压开关柜进出口衬套位置,以更换原来的母线套管

  • 产品描述
  • 规格参数
  • 资料下载

技术数据

型号

CY-EVTDC2-10

最大系统电压

12kV

绝缘等级

12/42/75kV

冲击耐受电压

75kV

额定电压比

相电压

(10000/√3)/

(3.25/√3)V

零序电压



(10000/√3)/(6.5/3)V

相电压测量精度

0.5

零序电压 - 保护精度



1(3P)

负载(负载电阻)

≥10MΩ

额定电压系数

1.2Un continue /1.9Un/8h

频率

50/60 Hz

工作温度

-40°C to +70°C

 LPVT型

相电压+零序VT

安装方法和尺寸

外锥套管型

IEC  C type bushing 15kV/630A

IEC  C type bushing

24kV/630A

标准

GB/T 20840.7 (GB/T 20840.6)

IEC 60044-7 (IEC 61869-6)

连接类型

航空插头 - 导线端子

连接线

RVSP屏蔽线L = 3米(可定制长度)

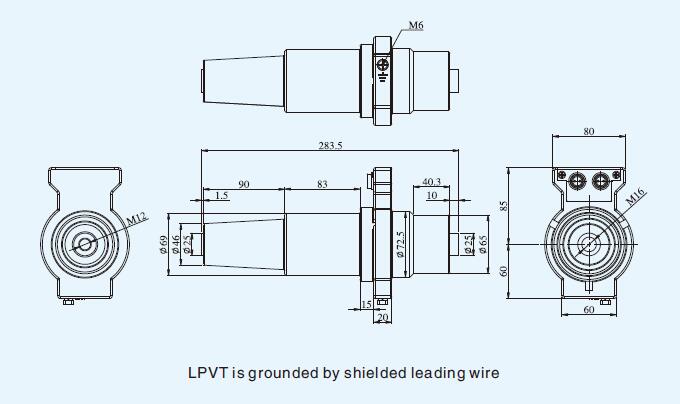

尺寸:  单位/mm
