CY-EVTDC3低功率电压传感器(后连接器)

适用于
≤24kV母线连接系统,带屏蔽分离式连接器
应用

>电压传感器适用于智能电网中压气体绝缘开关柜中带屏蔽电缆连接器的连接母线电压测量;
>电压传感器应安装在屏蔽电缆连接器的背面,以更换原装后连接器的位置

  • 产品描述
  • 规格参数
  • 资料下载

技术参数

型号

CY-EVTDC3-10

CY-EVTDC3-20

最大系统电压

12kV

24kV

绝缘等级

12/42

24/50

冲击耐受电压

75kV

125kV

额定电压比

相电压

(10000/√3)/3.25/√3V

(20000/√3)/3.25/√3V

零序电压



(10000/√3)/6.5/3V

(20000/√3)/6.5/3V

相电压测量精度

0.5

0.5

零序电压保护精度



13P

13P

负载(负载电阻)

≥10MΩ

额定电压系数

1.2Un continue /1.9Un/8h

频率

50/60 Hz

工作温度

-40°C to +70°C

LPVT型

相电压+零序VT

安装方法和尺寸

后连接器型变压器

IEC rear cable connector type 15kV/630A

IEC rear cable connector type 24kV/630A

标准

GB/T 20840.7 (GB/T 20840.6)

IEC 60044-7 (IEC 61869-6)

连接类型

航空插头 - 导线端子

连接线

RVSP屏蔽线L = 3米(可定制长度)

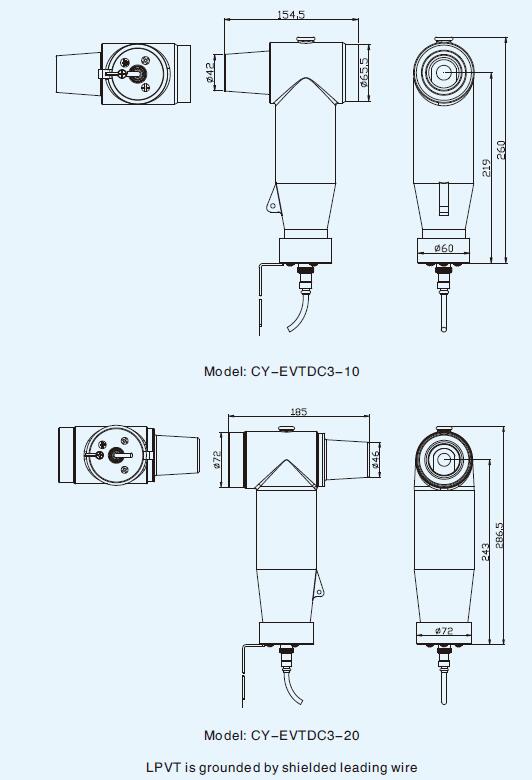

尺寸:  单位/mm
