RCT03系列钳式柔性Rogowski线圈电流传感器

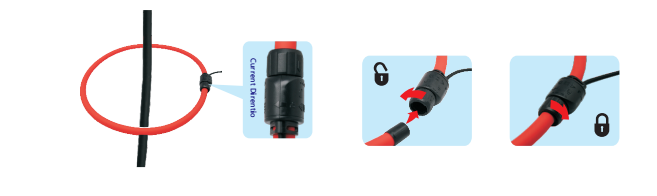

“RCT03”型 钳式柔性Rogowski线圈电流传感器”是专为方便安装在狭小的空间和无需拆除主母线或电缆的测量环境而设计。它包适柔性rogowski线圈探头和电子模块两部分组成,电子模块对线圈探头传感的信号进行积分放大处理,输出信号可直接与示波器、数字万用表、记录器或数据记录仪配套使用。

  • 产品描述
  • 规格参数
  • 资料下载









产品技术参数:

          型号

参数

CY-RCTA03-120

CY-RCTA03-190

CY-RCTA03-305

电流范围

10A~30kA

频率

25Hz~20kHz

输出电压

额定电流

1000A   2000A

2000A   3000A

5000A   6000A

50Hz

1mV/A@ Ipn=1000……3000A (0.5mV/A@ Ipn=4000……6000A)

最大输出

3.0V AC max

准确度

±1%(10%~100%In) @45-65Hz

相位误差

±1°(10%~100%In) @45-65Hz±10°@ 20kHz

线性度

±0.2%读数(10%~100%In)

位置灵敏度

±1.0%(90°~270°)±2%(045°315°)

外场影响

±1%量程(距离线圈>200mm)

噪声

8 mV rms60 A2 mV rms600/6000 A

温度系数

读数的 ± 0.08 % /℃

频率量程

10 Hz to 20 kHz (-3dB)

负载阻抗

最小100 kΩ

电源

2*AA| MN1500|LR6 电池外接适配器4.5V DC

电源指示LED

正常电量时ON指示(红色亮3秒后熄灭)低电量时指示(红色常亮)

过载指示LED

 过载超量程120%时指示(黄色)

工作电压

600 V 交流有效值或直流

安全等级

IEC 61010-1:2001600 V CAT III

电缆长度

3 m 长(测量头至电子模块)

输出线端

0.5 m 电缆带安全型 BNC插头

重量

230 g(测量头),130 g(电子模块)
