描述
IEC 15/24 / 35kV，630A后连接器和前连接器，其他后连接器可以使电缆连接电路。 它不直接连接到套管。 它使用绝缘帽来密封或扩展新电路以连接新的后连接器和后避雷器。 符合EN50180-50181 C型设计，IEC60502.4，GB / T12706.4。
参数
|
项目 |
参数 |
||
|
电压 |
15kV |
24kV |
35（40.5）kV |
|
额定电流 |
39kV |
54kV |
117kV |
|
5分钟交流耐压 |
35kV |
48kV |
104kV |
|
15分钟直流耐压 |
15kV，≤10pC |
20kV，≤10pC |
45kV，≤10pC |
|
部分放电 |
95kV |
125kV |
200kV |
|
闪电脉冲电压 |
10kV，0.8s |
23kV，2s |
23kV，2s |
|
热电流 |
20kA，10ms |
84kA，10ms |
84kA，10ms |
|
动态电流 |
25～400mm2 |
35～500mm2 |
50～630mm2 |
包装
屏幕后连接器附件
Cooper连接杆电缆适配器
特殊耳钉
清洁纸硅油
安装工具证书
安装说明

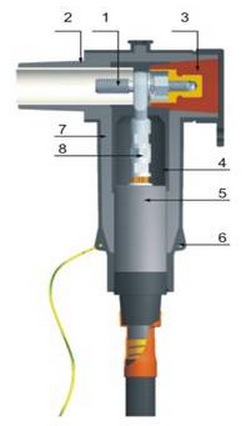

结构体
1，螺柱2，绝缘层
3，屏蔽绝缘插头4，内半导体层
5，电缆适配器6，接地孔
7，外半导体层8，凸缘
型号选项
|
Model |
Cable section（mm2) |
Cable core insulation OD (mm) |
Code |
|
CYSESHJ-15/630-25～50 |
25～50 |
16～20 |
A |
|
CYSESHJ-15/630-70～95 |
70～95 |
20～23.1 |
B |
|
CYSESHJ-15/630-120～150 |
120～150 |
23～26.1 |
C |
|
CYSESHJ-15/630-185～240 |
185～240 |
25.8～30 |
D |
|
CYSESHJ-15/630-300 |
300 |
30.4～32.3 |
E |
|
CYSESHJ-15/630-400 |
400 |
33～35.4 |
F |
|
CYSESHJ-24/630-35～50 |
35～50 |
18～22 |
A |
|
CYSESHJ-24/630-70～95 |
70～95 |
22～25.1 |
B |
|
CYSESHJ-24/630-120～150 |
120～150 |
25～28.1 |
C |
|
CYSESHJ-24/630-185～240 |
185～240 |
27.8～30 |
D |
|
CYSESHJ-24/630-300 |
300 |
32.4～34.4 |
E |
|
CYSESHJ-24/630-400 |
400 |
35～37.4 |
F |
|
CYSESHJ-24/630-500 |
500 |
38.4～40.3 |
G |
|
CYSESHJ-40.5/630-50～70 |
50～70 |
30～33.4 |
A |
|
CYSESHJ-40.5/630-95～120 |
95～120 |
33.6～36.6 |
B |
|
CYSESHJ-40.5/630-150～185 |
150～185 |
36.4～40 |
C |
|
CYSESHJ-40.5/630-240～300 |
240～300 |
40～44.3 |
D |
|
CYSESHJ-40.5/630-400～500 |
400～500 |
45～50.3 |
E |
