IEC 35kV，630A后连接器和前连接器，其他后连接器可以创建电缆连接电路。 它不直接连接到套管。 它使用绝缘盖来密封或扩展新的电路，以连接新的后连接器和后避雷器。 符合EN50180-50181 E型和IEEE 386 35 kV 600A.Meet IEC60502.4，GB / T12706.4的套管设计。
参数
|
项目 |
参数 |
|
电压 |
35kV |
|
额定电流 |
117kV |
|
5分钟交流耐压 |
104kV |
|
15分钟直流耐压 |
45kV，≤10pC |
|
雷电冲击电压 |
95kV |
|
闪电脉冲 |
10kV，0.8s |
|
热电流 |
20kA，10ms |
|
动态电流 |
50～630mm2 |
包装
IEC后连接器附件
Cooper连接杆电缆适配器
凸耳螺柱
清洁纸硅油
安装工具证书
安装说明

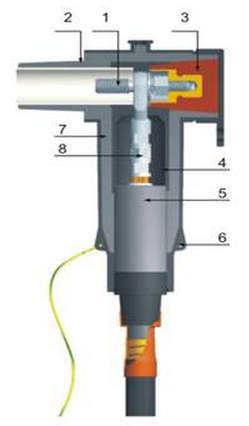

结构体
1，螺柱2，绝缘层
3，屏蔽绝缘插头4，内半导体层
5，电缆适配器6，接地孔
7，外半导体层8，凸缘
型号选项
|
Model |
Cable section （mm2) |
Cable core insulation OD(mm) |
Code |
|
CYSESHJ-35/630-50～70 |
50～70 |
30～33.4 |
A |
|
CYSESHJ-35/630-95～120 |
95～120 |
33.6～36.6 |
B |
|
CYSESHJ-35/630-150～185 |
150～185 |
36.4～40 |
C |
|
CYSESHJ-35/630-240～300 |
240～300 |
40～44.3 |
D |
|
CYSESHJ-35/630-400～500 |
400～500 |
45～50.3 |
E |
