IEEE PT连接器：用于电气设备或计量/保护装置的电源（带保险丝保护装置，连接器，衬套的初级绕组）。 HT侧全绝缘，全屏蔽，全密封连接。 IEEE 25kV，200A T型连接器广泛适用于25kV，200A电力网的美国包装变电站，RMU，电缆分支箱，埋地变压器和其他高压设备的引线。
接口符合IEEE386,15.2 / 26.3kV 200A套管设计。
参数
|
项目 |
参数 |
|
|
额定电压 |
15kV |
25kV |
|
额定电流 |
200A |
200A |
|
5分钟交流耐压 |
39kV |
54kV |
|
15分钟直流耐压 |
35kV |
48kV |
|
局部放电 |
15kV，≤10pC |
20kV，≤10pC |
|
雷电冲击电压 |
95kV |
125kV |
|
热电流 |
10kA，0.6s |
10kA，0.6s |
|
Dynamic Current |
20kA，10ms |
20kA，10ms |
|
动态电流 |
25～120mm2 |
35～120mm2 |
包装
PT清洁纸
硅胶硅脂
接线柱安装说明
证书
包装
弯头连接器清洁纸
硅胶硅脂
特殊扳手安装说明
导电棒证书

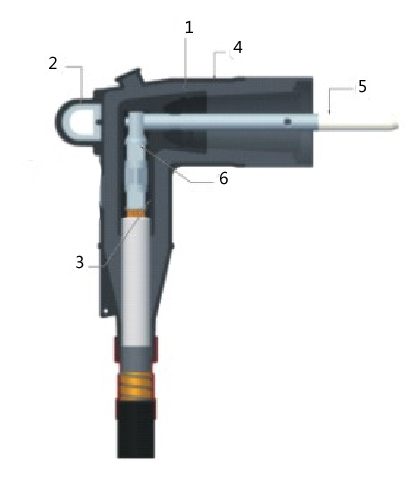

结构体
绝缘层2.操作环
内盾4.外盾
导线棒6.接线棒
型号选项
|
Model |
Cable section(mm2) |
Core Insulation OD(mm) |
Code |
|
CYS-A(S)ZT(01)-15/200-25 |
25 |
16～17.8 |
A |
|
CYS-A(S)ZT(01)-15/200-35 |
35 |
17～19 |
B |
|
CYS-A(S)ZT(01)-15/200-50 |
50 |
18～20 |
B |
|
CYS-A(S)ZT(01)-15/200-70 |
70 |
20～21.4 |
C |
|
CYS-A(S)ZT(01)-15/200-95 |
95 |
21.6～23.1 |
C |
|
CYS-A(S)ZT(01)-15/200-120 |
120 |
23～24.6 |
D |
