适用于
≤24kV电缆（绝缘）母线
≤0.72kV低压非绝缘母线
应用
>电流传感器适用于智能电网低压或中压开关柜绝缘母线或电缆总线测量。
>电流传感器安装在绝缘母线，屏蔽电缆连接器或类似类型的绝缘导体上。
|
型号l |
CY-ECTST2 |
|
|
系统电压 |
24kV |
|
|
绝缘等级 |
0,66/3kV (0,72/3kV) |
|
|
电流比 |
相电流 |
600A/1V（4 times max ） |
|
零序电流 |
20A/0.2V |
|
|
精度 |
相电流 |
0.5S（5P10）measure, metering, production compatible |
|
零序电流 |
10P10(＜1%@1%~120%In) |
|
|
短时热电流 |
20xIn |
|
|
负载（负载电阻） |
≥20kΩ |
|
|
频率 |
50/60 Hz |
|
|
工作温度 |
-40°C to +70°C |
|
|
电流传感器类型 |
相电流+零序电流传感器 |
|
|

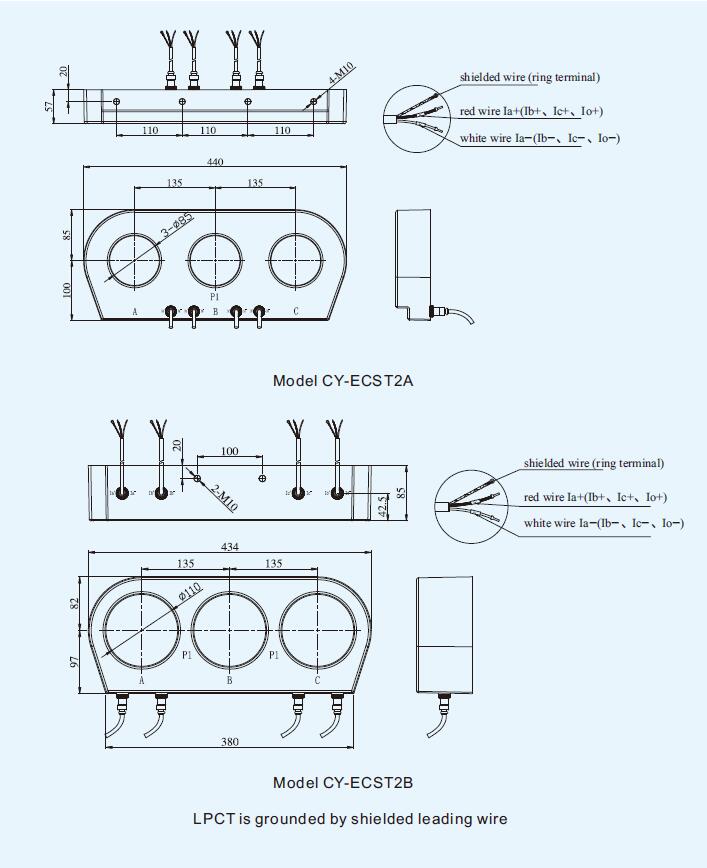

安装方法和尺寸 |
核心安装在母线上 |
|
|
内径3-Φ85mm（3-Φ110mm） |
||
|
底部安装螺丝孔 |
||
|
标准 |
GB/T 20840.8 (GB/T 20840.6) IEC 60044-8 (IEC 61869-6) |
|
|
连接类型 |
气塞 - 导线端子 |
|
|
连接线 |
RVSP屏蔽线L = 3米（可定制长度） |
|
