电流型电压互感器 CY-HPT型系列
电流型电压互感器  CY-HPT型系列
  • 产品描述
  • 规格参数
  • 资料下载
1.2产品概述:

电流互感器是电力系统中最为关键的基础设备,起到测量和保护作用,是用来测量电路中电流大小的装置。当某一电路中的电流过大以至于不能通过仪器直接测量出来,这时在电路中电流互感器的另一侧会准确地产生成比例的小电流,这样就可以方便直接用仪器测量并记录。电流互感器同时可以隔绝待测电路中可能出现的高电压,以便保护测量仪器。微型电流互感器也叫做精密电流互感器,可以作为标准电流互感器,与标准电流表、标准功率表或标准电度表等配合,来检定相位低准确度的电表,功率表或电度表,微型电流互感器也是各种保护装置和测量仪表中的重要装置,是反应一次系统真实电流信号的接口元件,广泛应用于电力系统监控、保护、录波和测距等技术领域.

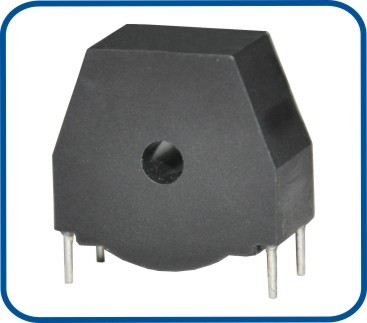

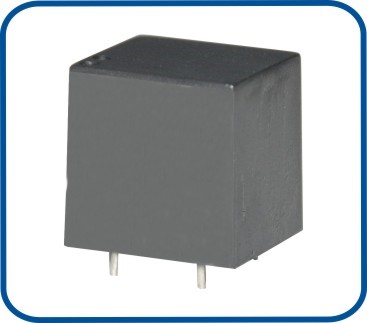

1.3产品照片:

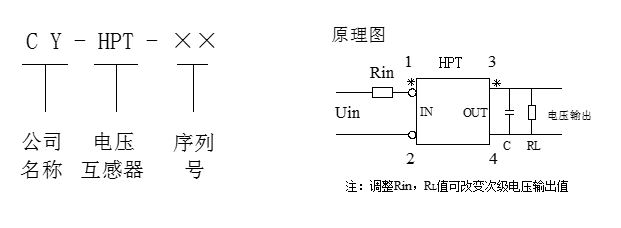

1.4产品订货编号说明:


1.5主要参数:

序号

技术参数

单位

技术指标

备注

1

额定一次电流

mA

2

2

最大电流

mA

10

3

额定二次电流

mA

25

4

二次负载

Ω

500

备注

执行标准:JB/T10665-2006JB/T10667-2006GB 1208-2006


一、    产品功能用途

智能电子式电能表,单相或三相

二、    产品主要特点


  •      采用高导磁率磁芯,精度高,线性好,适用于中小型电流使用的电流互感器;
  •      全封闭,机械和耐环境性能优,电流隔离能力强,外形美观;
  •      体积小,重量轻,二次为插针脚,可直接安装到PCB板上;
  •      线性输出电流精度高,具有抗直流分量特性。


  产品技术参数

序号

电气参数

单位

技术指标

备注

序列号

01

02

1.1

额定一次电流

mA

2

2

1.2

最大电流

mA

10

10

1.3

额定二次电流

mA

2

5

1.4

二次负载

Ω

500

1.5

线性工作范围

mA

010

1.6

工作环境

环境温度:-4075℃;湿度:≤90%

1.7

绝缘强度

耐压:4kV/1mA/1min;绝缘电阻≥500MΩ(500V/DC)

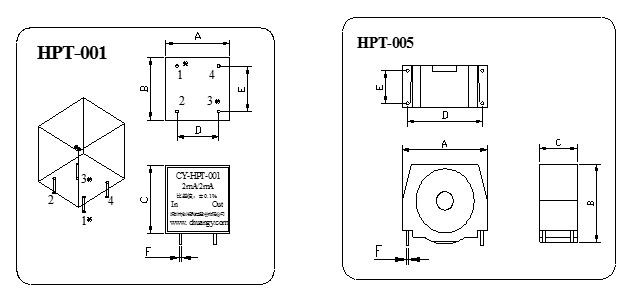

四、产品外形尺寸及接线原理图

序号

尺寸规格

单位

序列号

备注

CY-HPT-001

CY-HPT-005

1

尺寸 A

mm

19.5

27.6

2

尺寸 B

mm

17.5

26

3

尺寸 C

mm

19

13

4

尺寸 D

mm

10

25

5

尺寸 E

mm

12.8

10

6

尺寸 F

mm

0.8

1.0

7

尺寸 G

mm

8

尺寸 H

mm

9

尺寸 I

mm

10

外形尺寸

mm

19.5×17.5×19

27.6×26×13

11

安装尺寸

mm

10×12.8×0.8

25×10×1.0

12

最大重量

kg

13

包装规格

五、安装使用说明:
六、产品使用典型案例:
七、特别说明
本公司可依据客户的特别要求而进行专门设计制造。
