电流互感器是电力系统中最为关键的基础设备，起到测量和保护作用，是用来测量电路中电流大小的装置。当某一电路中的电流过大以至于不能通过仪器直接测量出来，这时在电路中电流互感器的另一侧会准确地产生成比例的小电流，这样就可以方便直接用仪器测量并记录。电流互感器同时可以隔绝待测电路中可能出现的高电压，以便保护测量仪器。微型电流互感器也叫做精密电流互感器，可以作为标准电流互感器，与标准电流表、标准功率表或标准电度表等配合，来检定相位低准确度的电表，功率表或电度表，微型电流互感器也是各种保护装置和测量仪表中的重要装置，是反应一次系统真实电流信号的接口元件，广泛应用于电力系统监控、保护、录波和测距等技术领域.

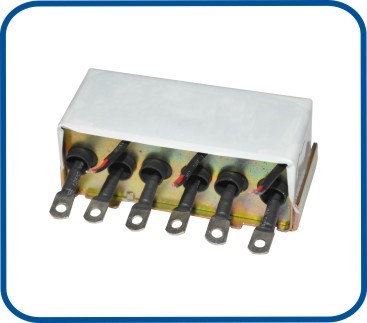

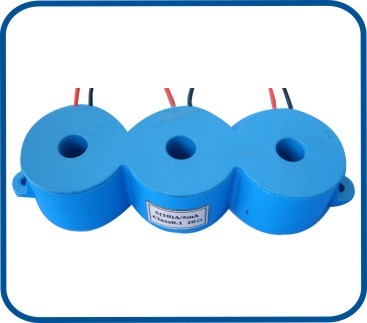

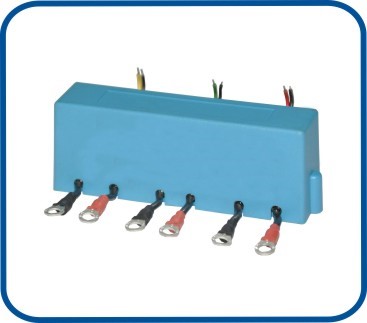

1.3产品照片：

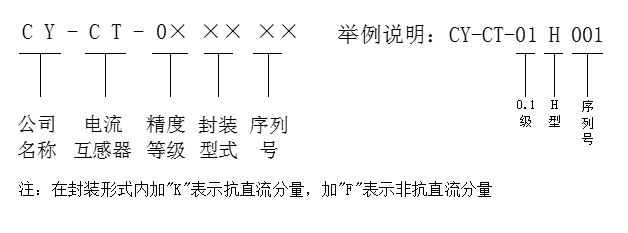

1.4产品订货编号说明：
1.5主要参数：
|
序号 |
技术参数 |
单位 |
技术指标 |
备注 |
|
1 |
额定一次电流 |
A |
1.5～20 |
|
|
2 |
最大电流 |
A |
6～120 |
|
|
3 |
额定二次电流 |
mA |
1～20 |
|
|
4 |
额定负载 |
Ω |
0～50 |
|
|
备注 |
执行标准：JB/T10665-2006、JB/T10667-2006、GB 1208-2006 |
|||
二、产品功能用途：
智能电子式电能表，单相或三相
三、产品主要特点：
|
序号 |
电气参数 |
单位 |
技术指标 |
备注 |
|||||
|
|
序列号 |
01 |
02 |
03 |
04 |
05 |
06 |
|
|
|
1.1 |
额定一次电流 |
A |
1.5 |
2.5 |
5 |
10 |
15 |
20 |
|
|
1.2 |
最大电流 |
A |
6/9 |
10/15 |
20/40/60 |
40/80/100 |
60/100 |
80/120 |
|
|
1.3 |
额定二次电流 |
mA |
1/5/7.5 |
1/1.25/2.5 |
2/2.5/5 |
4/5/10 |
6/7.5/15 |
8/10/20 |
|
|
1.4 |
额定负载 |
Ω |
0～50 |
|
|||||
|
1.5 |
精度等级 |
|
0.1/0.2/0.5 |
|
|||||
|
1.6 |
工作环境 |
|
环境温度：-40～75℃；湿度：≤90% |
|
|||||
|
1.7 |
绝缘强度 |
|
耐压：4kV/1mA/1min；绝缘电阻≥1000MΩ(500V/DC) |
|
|||||

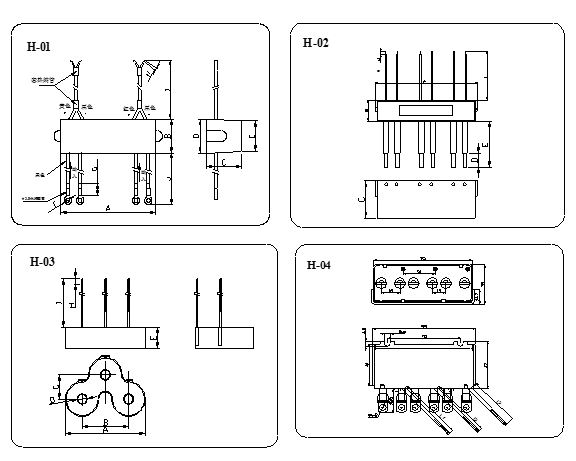

四、产品外形尺寸及接线原理图：
|
序号 |
尺寸规格 |
单位 |
序列号 |
备注 |
|||
|
CY-CT-H01 |
CY-CT-H02 |
CY-CT-H03 |
CY-CT-H04 |
||||
|
1 |
尺寸 A |
mm |
90 |
95 |
76 |
99 |
|
|
2 |
尺寸 B |
mm |
23 |
23 |
44 |
47 |
|
|
3 |
尺寸 C |
mm |
33 |
33 |
22 |
39 |
|
|
4 |
尺寸 D |
mm |
23 |
~ |
9.5 |
6.2 |
|
|
5 |
尺寸 E |
mm |
20 |
~ |
19 |
70 |
|
|
6 |
尺寸 F |
mm |
4.2 |
~ |
~ |
41 |
|
|
7 |
尺寸 G |
mm |
~ |
~ |
~ |
95 |
|
|
8 |
尺寸 H |
mm |
3~10 |
3~10 |
3~10 |
3~10 |
|
|
9 |
尺寸 I |
mm |
50~200 |
50~200 |
50~200 |
50~200 |
|
|
10 |
外形尺寸 |
mm |
90×23×33 |
95×23×33 |
76×44×22 |
99×47×39 |
|
|
11 |
安装尺寸 |
mm |
~ |
~ |
~ |
~ |
|
|
12 |
最大重量 |
kg |
|
|
|
|
|
|
13 |
包装规格 |
|
|
|
|
|
|
五、安装使用说明：
六、产品使用典型案例：
七、特别说明
本公司可依据客户的特别要求而进行专门设计制造。
