电流互感器是电力系统中最为关键的基础设备，起到测量和保护作用，是用来测量电路中电流大小的装置。当某一电路中的电流过大以至于不能通过仪器直接测量出来，这时在电路中电流互感器的另一侧会准确地产生成比例的小电流，这样就可以方便直接用仪器测量并记录。电流互感器同时可以隔绝待测电路中可能出现的高电压，以便保护测量仪器。微型电流互感器也叫做精密电流互感器，可以作为标准电流互感器，与标准电流表、标准功率表或标准电度表等配合，来检定相位低准确度的电表，功率表或电度表，微型电流互感器也是各种保护装置和测量仪表中的重要装置，是反应一次系统真实电流信号的接口元件，广泛应用于电力系统监控、保护、录波和测距等技术领域.

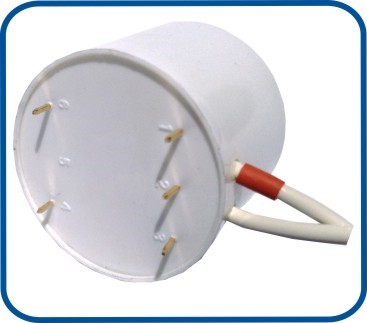

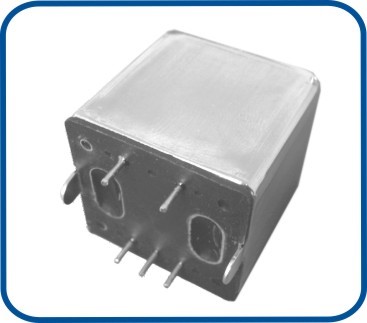

1.3产品照片:

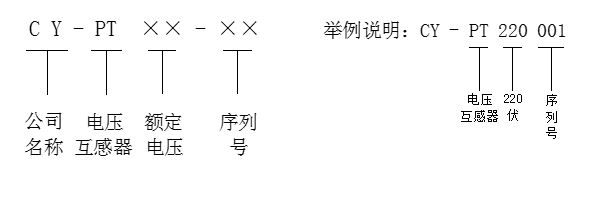

1.4产品订货编号说明：
1.5主要参数：
|
序号 |
技术参数 |
单位 |
技术指标 |
备注 |
|
1 |
额定一次电压 |
V |
57.7～380V |
|
|
2 |
额定二次电压 |
V |
0.1～7.56 |
|
|
3 |
负载 |
KΩ |
20 |
|
|
备注 |
执行标准： |
|||
二、产品功能用途：
电压、功率、电能的测量装置的电压采样，基于微处理器的电子电路装置
三、产品主要特点：
产品技术参数：
|
电气参数 序号 |
电压规格 |
精度等级 |
负载电阻 |
工作环境 |
绝缘强度 |
|
1 |
220V/0.77V |
0.1级/0.2级/0.5级 |
20KΩ |
环境温度
-40～75℃
湿度
≤90% |
耐压
3kV/1mA/1min
绝缘电阻
≥1000MΩ(500V/DC) |
|
2 |
100V/0.77V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
3 |
57.7V/0.77V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
4 |
380V/0.77V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
5 |
220V/7.56V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
6 |
100V/7.56V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
7 |
57.7V/7.56V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
8 |
220V/0.1V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
9 |
100V/0.1V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
10 |
57.7V/0.1V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
11 |
220V/0.5V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
12 |
100V/0.5V |
0.1级/0.2级/0.5级 |
20KΩ |
||
|
13 |
57.7V/0.5V |
0.1级/0.2级/0.5级 |
20KΩ |

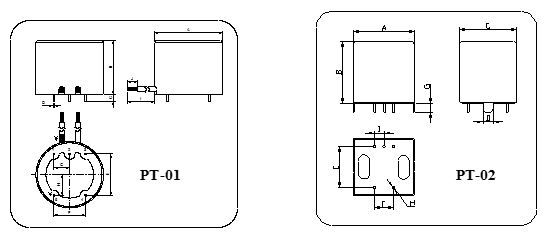

四、产品外形尺寸及接线原理图：
|
序号 |
尺寸规格 |
单位 |
序列号 |
备注 |
|
|
CY-PT-01 |
CY-PT-02 |
||||
|
1 |
尺寸 A |
mm |
32 |
30 |
|
|
2 |
尺寸 B |
mm |
26 |
31 |
|
|
3 |
尺寸 C |
mm |
3.5 |
28 |
|
|
4 |
尺寸 D |
mm |
0.8 |
5 |
|
|
5 |
尺寸 E |
mm |
20 |
19.8 |
|
|
6 |
尺寸 F |
mm |
15 |
9.2 |
|
|
7 |
尺寸 G |
mm |
4.5 |
3.5 |
|
|
8 |
尺寸 H |
mm |
1.0 |
1.0 |
|
|
9 |
尺寸 I |
mm |
5～200 |
4.7 |
|
|
10 |
尺寸 J |
mm |
3～10 |
|
|
|
11 |
外形尺寸 |
mm |
32×26 |
30×31×28 |
|
|
12 |
安装尺寸 |
mm |
20×15×1.0 |
19.8×9.2×1.0 |
|
|
13 |
最大重量 |
kg |
|
|
|
|
14 |
包装规格 |
|
|
|
|
五、安装使用说明：
六、产品使用典型案例：
七、特别说明
本公司可依据客户的特别要求而进行专门设计制造。
